- вращающаяся щетка проходит через слой нефть/вода,
- нефть налипает на щетку, вода скатывается,
- щетка очищается о скребок и нефть попадает в сборную емкость скиммера,
- нефть перекачивается откачивающей головкой в резервуар временного хранения на берег.
Универсальными рабочими органами являются
щетки, они эффективно работают при любых толщинах слоя нефти и вязкости собираемой нефти. Дисковые и барабанные рабочие органы имеют узкое применение, ими скиммеры комплектуются по желанию Заказчика.
Приводом скиммеров СО является двухпоточная гидростанция с ДВС (электрический или дизельный двигатель - опция), первый поток вращает щетку, второй откачивающую головку. Оба потока регулируются, что позволяет изменять скорость вращения щетки и производительность откачивающей головки.
Откачивающая головка соединяется со скиммером соединением Camlock, может быть снята и использоваться самостоятельно для откачки жидкостей из котлованов, колодцев, резервуаров, либо из мест труднодоступных для нефтесборной техники.
Поплавки скиммеров регулируются по горизонтали, вертикали и поворачиваются относительно горизонта, что позволяет настроить требуемое заглубление щетки и работать в различных условиях.
Преимущества скиммеров СО:
- коэффициент сбора нефти с водных поверхностей - до 95%;
- просты в обслуживании и эксплуатации;
- подготавливаются к работе за короткое время;
- алюминиевый искробезопасный корпус.
Маркировка скиммеров СО: СО - 2 щ,б,д
где цифра означает количество насадок (1, 2 или 4),
буквы - тип насадок (щеточные, дисковые, барабанные).

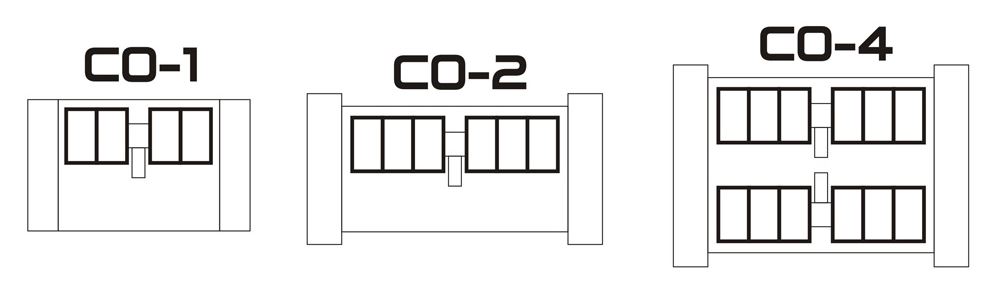

Схемы построения скиммеров СО (СО-1 - условно один рабочий вал, СО-2 - два рабочих вала, СО-4 - 4 рабочих вала) - Схемы построения скиммеров СО (СО-1 - условно один рабочий вал, СО-2 - два рабочих вала, СО-4 - 4 рабочих вала)
Технические характеристики:
| Параметр |
СО-1 |
СО-2 |
СО-4 |
| Производительность по нефтепродукту, м3/ч |
20 |
40 |
60 |
| Масса нефтесборщика, кг |
40 |
50 |
75 |
| Габаритные размеры (LxBxH), мм |
1300х1150х460 |
1400х1450х460 |
1500х1450х460 |
| Вид заборного устройства |
Щетка (диск, барабан) |
| Длина рабочего органа х диаметр, мм |
600х360 |
900х360 |
1800х360 |
| Скорость вращения барабана, об/мин |
0-50 |
| Откачивающая головка |
ОГ-40 |
ОГ-40 или ОГ-70 |
ОГ-90 |
| Привод скиммера |
гидростанция двухпоточная |
| Привод гидростанции стандартный* |
ДВС |
| Размер откачивающего рукава, мм/дюйм |
50/2 |
50/2 или 75/3 |
75/3 |
* - по желанию заказчика возможна установка дизельного или электрического привода.
Габаритные размеры двухпоточной гидростанции 1100х940х860 мм Комплект поставки:
- плавающий скиммер (нефтесборщик) – 1 шт;
- откачивающая головка ОГ съемная - 1 шт;
- гидростанция (двухпоточная) – 1 шт;
- рукава РВД и напорный с соединением CamLock – 1 компл;
- руководство по эксплуатации (паспорт) на нефтесборщик и гидростанцию – 1 компл;
- паспорт на двигатель – 1 шт.
