Пневмозаглушки, герметизаторы обводные

Описание

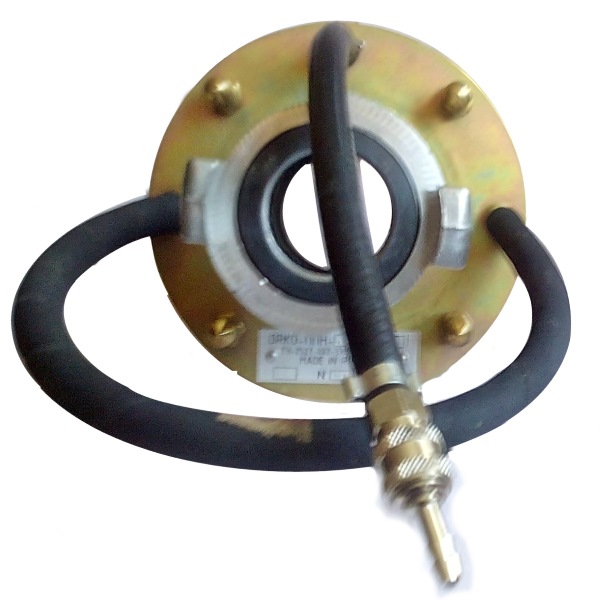

Пневмозаглушки, герметизаторы обводные - вид сзади
Пневмозаглушки, герметизаторы обводные - вид сзади

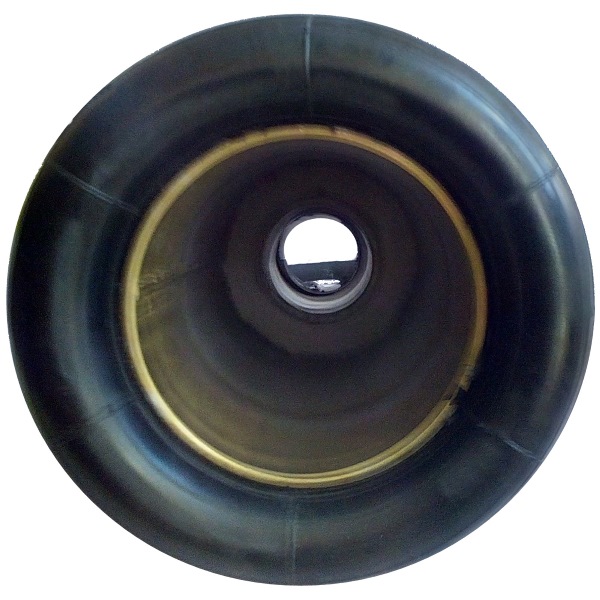

Пневмозаглушки, герметизаторы обводные - вид спереди
Пневмозаглушки, герметизаторы обводные - вид спереди
Пневмозаглушка представляет собой торообразную резинотканевую оболочку, смонтированную на металлическом корпусе, имеющем сквозной канал и патрубок для присоединения к резинотканевому рукаву, по которому производится обвод транспортируемой жидкости или газа.

Пневмозаглушка применяется при необходимости сохранения функционирования трубопровода во время проведения ремонта его отдельного участка.

Изделия имеют сертификат утвержденного образца, сопровождаются инструкциями и журналами эксплуатации, подробным описанием процесса монтажа и демонтажа, требованиями безопасности, указаниями по хранению и транспортировке, гарантиями изготовителя.

Технические характеристики

Обозначение изделия

Внутренние диаметры труб, перекрываемые заглушкой, мм

Давление жидкости (газа) в трубопроводе, кг/см2

Давление воздуха в заглушке, кг/см2

ППН-1

110-170

4

6

ППН-2А

175-230

4

6

ППН-2

240-350

4

6



Обозначение изделия
Габаритные размеры в исходном состоянии, мм
Масса с корпусом, кг
Наружный диаметр
Длина
ППН-1 109 250 1,5
 ППН-2А 170 275 4,0
ППН-2 230 300 5,0

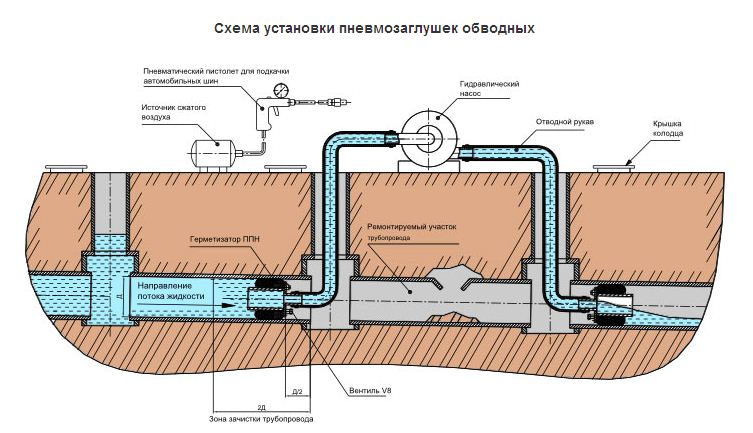

Схема установки



Схема установки
Схема установки - Схема установки

Видео

Видео: "Пневмозаглушки обводные"




Сортировка:
orderby
Количество:
Производитель: Россия
Вес: 2.5 кг.
Срок поставки: на заказ
Пневмозаглушка предназначена для обвода транспортируемой по трубопроводу жидкости или газа вокруг участка проведения ремонтных работ. Внутренний диаметр трубы от 100 до 200 мм.
Производитель: Россия
Вес: 3.2 кг.
Срок поставки: на складе
Пневмозаглушка предназначена для обвода транспортируемой по трубопроводу жидкости или газа вокруг участка проведения ремонтных работ. Диаметр трубы от 175 до 230 мм. Байонетное соединение для присоединения к резинотканевому рукаву 50 мм.
Производитель: Россия
Вес: 6 кг.
Срок поставки: на заказ
Пневмозаглушка предназначена для обвода транспортируемой по трубопроводу жидкости или газа вокруг участка проведения ремонтных работ. Диаметр трубы от 175 до 230 мм. Для присоединения к резинотканевому рукаву 100 мм.
Производитель: Россия
Вес: 10 кг.
Срок поставки: на заказ
Пневмозаглушка предназначена для обвода транспортируемой по трубопроводу жидкости или газа вокруг участка проведения ремонтных работ. Диаметр трубы от 240 до 400 мм. На складе в наличие - Ду 50 мм. 100 мм - на заказ.
Производитель: Россия
Вес: 10 кг.
Срок поставки: на складе
Пневмозаглушка предназначена для обвода транспортируемой по трубопроводу жидкости или газа вокруг участка проведения ремонтных работ. Диаметр трубы от 240 до 400 мм. На складе в наличие - Ду 50 мм. 100 мм - на заказ.
Производитель: Россия
Вес: 10 кг.
Срок поставки: на складе
Пневмозаглушка предназначена для обвода транспортируемой по трубопроводу жидкости или газа вокруг участка проведения ремонтных работ. Диаметр трубы от 380 до 600 мм.
Производитель: Россия
Вес: 40 кг.
Срок поставки: на заказ
Пневмозаглушка предназначена для обвода транспортируемой по трубопроводу жидкости или газа вокруг участка проведения ремонтных работ. Диаметр трубы от 600 до 1000 мм.
75501.00 руб.
в т.ч. 20 % НДС
Производитель: Россия
Вес: 35 кг.
Срок поставки: на складе
Пневмозаглушка ППН предназначена для обвода транспортируемой по трубопроводу жидкости или газа вокруг участка проведения ремонтных работ. Внутренний диаметр трубы от 100 до 250 мм.
