Пневмозаглушки, герметизаторы для нефти и нефтепродуктов
Описание

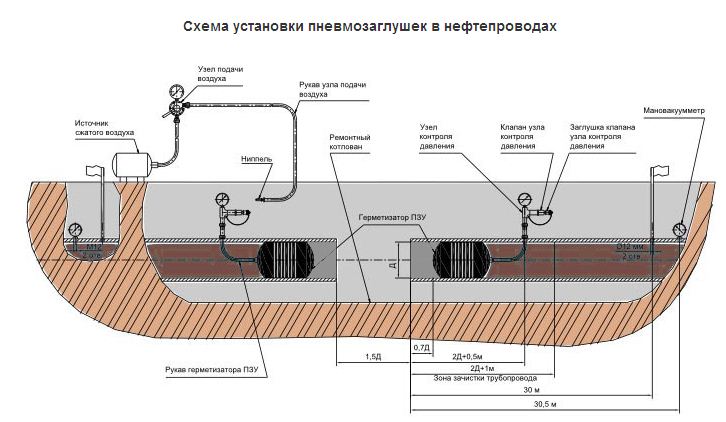

Пневмозаглушки для нефти и нефтепродуктов, представляют собой полую цилиндрическую оболочку с двумя плоскими днищами, на одном из днищ расположен вентиль для заполнения оболочки сжатым воздухом с закрепленной на нем скобой или серьгой, на другом - отсутствует кронштейн для фиксации пневмозаглушки в трубе. Вентиль, скоба и проушина изготовлены из нержавеющей стали.Герметизаторы применяются в нефтепроводах, при наличии открытой торцевой части трубопровода или при возможности вырезки в трубе операционного отверстия, равного габаритным размерам пневмозаглушки. Открытая торцевая часть трубопровода имеется на канализационных сетях в колодцах обслуживания, через которые производится установка пневмозаглушек. Открытую торцевую часть трубопровода можно сформировать путем отрезания дефектного участка трубопровода и замены его кондиционной трубой, что применяется на нефтепроводах и нефтепродуктопроводах.
Изделия имеют сертификат утвержденного образца, сопровождаются инструкциями и журналами эксплуатации, подробным описанием процесса монтажа и демонтажа, требованиями безопасности, указаниями по хранению и транспортировке, гарантиями изготовителя.
- Исполнение: ПЗУ-МН
- Комплектация: Оболочка из маслобензостойкой резины с усиленным армированием в комплекте с клапаном вентиля.
- Область применения: Нефтепроводы и нефтепродуктопроводы.
Технические характеристики
|
Обозначение изделия |
Диапазон диаметров труб, перекрываемых заглушкой, мм |
Допустимое давление подпора жидкости (газа) в трубопроводе с максимально допустимым диаметром трубы, кг/см2 |
Рабочее давление воздуха в заглушке, кг/см2 |
Разрежение газа перед заглушкой в трубопроводе, кг/см2, не более |
Наличие кронштейна для фиксации заглушки |
|
Пневмозаглушка ПЗУ-1 МН |
100-200 |
1 |
4 |
-0,5 |
- |
|
Пневмозаглушка ПЗУ-1А МН |
130-250 |
1 |
4 |
-0,5 |
- |
|
Пневмозаглушка ПЗУ-2 МН |
200-350 |
1 |
4 |
-0,5 |
- |
|
Пневмозаглушка ПЗУ-2А МН |
290-500 |
1 |
4 |
-0,5 |
- |
|
Пневмозаглушка ПЗУ-3 МН |
380-600 |
1 |
3 |
-0,5 |
- |
|
Пневмозаглушка ПЗУ-3А МН |
500-700 |
1 |
3 |
-0,5 |
- |
|
Пневмозаглушка ПЗУ-4 МН |
600-800 |
1 |
3 |
-0,5 |
- |
|
Пневмозаглушка ПЗУ-4/5 МН |
600-1000 |
1 |
3 |
-0,5 |
- |
|
Пневмозаглушка ПЗУ-4А МН |
750-1100 |
1 |
3 |
-0,5 |
- |
|
Пневмозаглушка ПЗУ-5 МН |
850-1200 |
1 |
3 |
-0,5 |
- |
Основные параметры
| Обозначение изделия | Наружный диаметр в исходном состоянии, мм | Длина оболочки в исходном состоянии, мм | Масса, кг, не более |
| Герметизатор ПЗУ-1 МН | 94 | 400 | 1,3 |
| Герметизатор ПЗУ-1А МН | 125 | 360 | 1,8 |
| Герметизатор ПЗУ-2 МН | 190 | 475 | 4,8 |
| Герметизатор ПЗУ-2А МН | 280 | 700 | 11,0 |
| Герметизатор ПЗУ-3 МН | 370 | 660 | 13,5 |
| Герметизатор ПЗУ-3А МН | 490 | 1000 | 28,0 |
| Герметизатор ПЗУ-4 МН | 590 | 900 | 32,0 |
| Герметизатор ПЗУ-4/5 МН | 590 | 1110 | 35,0 |
| Герметизатор ПЗУ-4А МН | 720 | 1125 | 46,0 |
| Герметизатор ПЗУ-5 МН | 815 | 1274 | 73,0 |
