Пневмозаглушки, герметизаторы глухие

Наличие на складе: заглушки для труб водоснабжения и канализации внутренним диаметром 40-1600 мм. Под заказ: заглушки для нефти / нефтепроводов / продуктопроводов. Срок поставки: 7 дней.

Комплектация "готовность к работе": заглушка, рукав (шланг) подачи воздуха, скоба монтажная, обратный клапан, БСС, штуцер 9 мм, инструкция, ГОСТР и ТЕХНАДЗОР сертификаты. Если у Вас есть насос или компрессор с манометром, узел подачи воздуха Вам не требуется. Или его всегда можно приобрести у нас. См. в разделе "Пнвевмоарматура".

Описание

Пневмозаглушка представляет собой полую цилиндрическую оболочку с двумя плоскими днищами, на одном из днищ которой расположен вентиль для заполнения оболочки сжатым воздухом с закрепленной на нем скобой или серьгой, на другом - проушина для фиксации пневмозаглушки в трубе при стравливании сжатого воздуха из оболочки и сходе воды, накопившейся за ней в процессе проведения ремонта. Вентиль, скоба и проушина изготовлены из нержавеющей стали.

Пневмозаглушка применяется при наличии открытой торцевой части трубопровода или при возможности вырезки в трубе операционного отверстия, равного габаритным размерам пневмозаглушки. Открытая торцевая часть трубопровода имеется на канализационных сетях в колодцах обслуживания, через которые производится установка  пневмозаглушек. Открытую торцевую часть трубопровода можно сформировать путем отрезания дефектного участка трубопровода и замены его кондиционной трубой, что применяется на нефтепроводах и нефтепродуктопроводах.

Изделия имеют сертификат утвержденного образца, сопровождаются инструкциями и журналами эксплуатации, подробным описанием процесса монтажа и демонтажа, требованиями безопасности, указаниями по хранению и транспортировке, гарантиями изготовителя.

Исполнение: ПЗУ-КМВ

  • Комплектация: Оболочка из маслобензостойкой резины с кронштейном в комплекте со штуцером вентиля и  выносным клапаном.
  • Область применения: Водопроводные, канализационные сети.

Технические характеристики

Обозначение изделия

Диапазон диаметров труб, перекрываемых заглушкой, мм

Допустимое давление подпора жидкости (газа) в трубопроводе с максимально допустимым диаметром трубы, кг/см2

Рабочее давление воздуха в заглушке, кг/см2

Разрежение газа перед заглушкой в трубопроводе, кг/см2, не более

Наличие кронштейна для фиксации заглушки

 Пневмозаглушка ПЗУ-04 КМВ

40-70

1

3

-0,5

-

Пневмозаглушка ПЗУ-09 КМВ

90-150

1,5

4

-0,5

-

Пневмозаглушка ПЗУ-1 КМВ

100-200

2*

4

-0,5

-

Пневмозаглушка ПЗУ-1А КМВ

130-250

2*

4

-0,5

-

Пневмозаглушка ПЗУ-2 КМВ

200-400

1,5*

4

-0,5

-/+

Пневмозаглушка ПЗУ-2А КМВ

290-500

1,5*

4

-0,5

-/+

Пневмозаглушка ПЗУ-3 КМВ

380-600

1,5*

3

-0,5

+

Пневмозаглушка ПЗУ-3А КМВ

500-700

1

3

-0,5

+

Пневмозаглушка ПЗУ-4 КМВ

600-800

1

3

-0,5

+

Пневмозаглушка ПЗУ-4/5 КМВ

600-1000

1

3

-0,5

+

Пневмозаглушка ПЗУ-4А КМВ

750-1100

1

3

-0,5

+

Пневмозаглушка ПЗУ-5 КМВ

850-1200

1

3

-0,5

+

Пневмозаглушка ПЗУ-6 КМВ

1100-1300

1,5*

3

-0,5

+

Пневмозаглушка ПЗУ-7 КМВ

1200-1600

1

3

-0,5

+

* - для нефтепроводов и нефтепродуктопроводов - давление не более 1 кг/см2

Основные параметры

Обозначение изделия Наружный диаметр в исходном состоянии, мм Длина оболочки в исходном состоянии, мм Масса, кг, не более
Герметизатор ПЗУ-04 33±3 185±5 0,15
Герметизатор ПЗУ-09 80±5 400±10 0,87
Герметизатор ПЗУ-1 94±5 400±10 1,3
Герметизатор ПЗУ-1А 125±5 470±10 2,2
Герметизатор ПЗУ-2 192±3 650±10 7
Герметизатор ПЗУ-2А  280±10  700±15 11,0
Герметизатор ПЗУ-3 360±10 660±15 13,5
Герметизатор ПЗУ-3А 490±10 1000±15  28,0
Герметизатор ПЗУ-4 590±10 900±15 32,0
Герметизатор ПЗУ-4/5 590±10 1110±20 35,0
Герметизатор ПЗУ-4А  710±10 1120±20  46,0
Герметизатор ПЗУ-5 800±15 1270±20 73,0
Герметизатор ПЗУ-6 1080±15 1060±20 99,0
Герметизатор ПЗУ-7 1080±15 1700±30 130,0

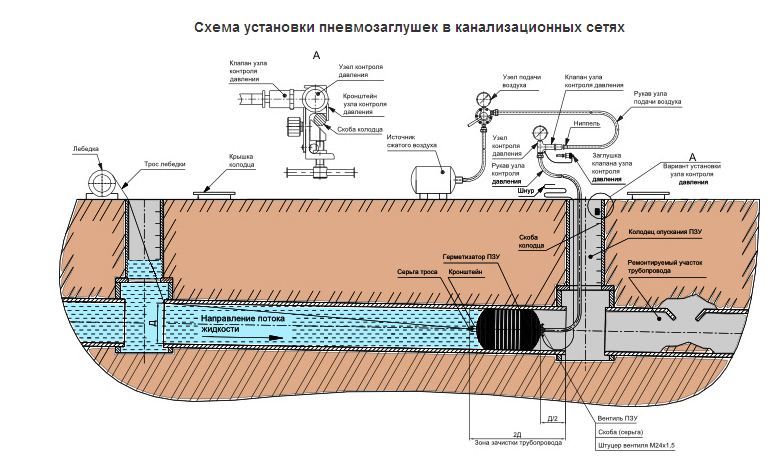

Схема установки

Схема установки пневмозаглушек в канализационных сетях
Схема установки пневмозаглушек в канализационных сетях - Схема установки пневмозаглушек в канализационных сетях

Видео

 Видео: "Пневмозаглушки глухие"

ВНИМАНИЕ! На нефтепроводах и нефтепродуктопроводах, а также на технологических трубопроводах предприятий, транспортирующих нефть и нефтепродукты, применяются только пневмозаглушки в исполнении "М"! Применение заглушек в исполнении "КМВ" в трубопроводах, транспортирующих нефть и нефтепродукты - ЗАПРЕЩЕНО!

Пневмозаглушки для нефти и нефтепродуктов, см. ЗДЕСЬ




Сортировка:
orderby
Количество:
Производитель: Россия
Вес: 0.3 кг.
Срок поставки: на складе
Пневмозаглушка ПЗУ-0,4 КМВ предназначена для заглушения внутренней полости трубопроводов диаметром от 40 до 70 мм при проведении аварийных мероприятий, ремонтных и пусконаладочных работ на нефтепроводах, нефтепродуктопроводах, водопроводных, канализационных и тепловых сетях.
Производитель: Россия
Вес: 1.3 кг.
Срок поставки: на складе
Пневмозаглушка ПЗУ-0,9 КМВ предназначена для заглушения внутренней полости трубопроводов диаметром от 90 до 150 мм в ходе аварийных мероприятий, ремонтных и пусконаладочных работ на нефтепроводах, нефтепродуктопроводах, водопроводных, канализационных и тепловых сетях.
Производитель: Россия
Вес: 1.3 кг.
Срок поставки: на складе
Пневмозаглушка ПЗУ-1 КМВ предназначена для заглушения внутренней полости трубопроводов диаметром от 100 до 200 мм при проведении аварийных мероприятий, ремонтных и пусконаладочных работ на нефтепроводах, нефтепродуктопроводах, водопроводных, канализационных и тепловых сетях.
Производитель: Россия
Вес: 4.8 кг.
Срок поставки: на складе
Пневмозаглушка ПЗУ-2 КМВ предназначена для заглушения внутренней полости трубопроводов диаметром от 200 до 400 мм при проведении аварийных мероприятий, ремонтных и пусконаладочных работ на нефтепроводах, нефтепродуктопроводах, водопроводных, канализационных и тепловых сетях.
Производитель: Россия
Вес: 13.5 кг.
Срок поставки: на складе
Пневмозаглушка ПЗУ-3 КМВ предназначена для заглушения внутренней полости трубопроводов диаметром от 380 до 600 мм при проведении аварийных мероприятий, ремонтных и пусконаладочных работ на нефтепроводах, нефтепродуктопроводах, водопроводных, канализационных и тепловых сетях.
Производитель: Россия
Вес: 24 кг.
Срок поставки: на складе
Пневмозаглушка ПЗУ-4 КМВ предназначена для заглушения внутренней полости трубопроводов диаметром от 600 до 800 мм при проведении аварийных мероприятий, ремонтных и пусконаладочных работ в водопроводных, канализационных и тепловых сетях.
Производитель: Россия
Вес: 37 кг.
Срок поставки: на заказ
Пневмозаглушка ПЗУ-4/5 КМВ предназначена для заглушения внутренней полости трубопроводов диаметром от 600 до 1000 мм при проведении аварийных мероприятий, ремонтных и пусконаладочных работ на нефтепроводах, нефтепродуктопроводах, водопроводных, канализационных и тепловых сетях.
Производитель: Россия
Вес: 73 кг.
Срок поставки: на складе
Пневмозаглушка ПЗУ-5 КМВ предназначена для заглушения внутренней полости трубопроводов диаметром от 850 до 1200 мм при проведении аварийных мероприятий, ремонтных и пусконаладочных работ в водопроводных, канализационных и тепловых сетях.
Производитель: Россия
Вес: 140 кг.
Срок поставки: на складе
Пневмозаглушка ПЗУ-7 КМВ предназначена для заглушения внутренней полости трубопроводов диаметром от 1200 до 1600 мм при проведении аварийных мероприятий, ремонтных и пусконаладочных работ в водопроводных, канализационных и тепловых сетях.
